HD500
AC

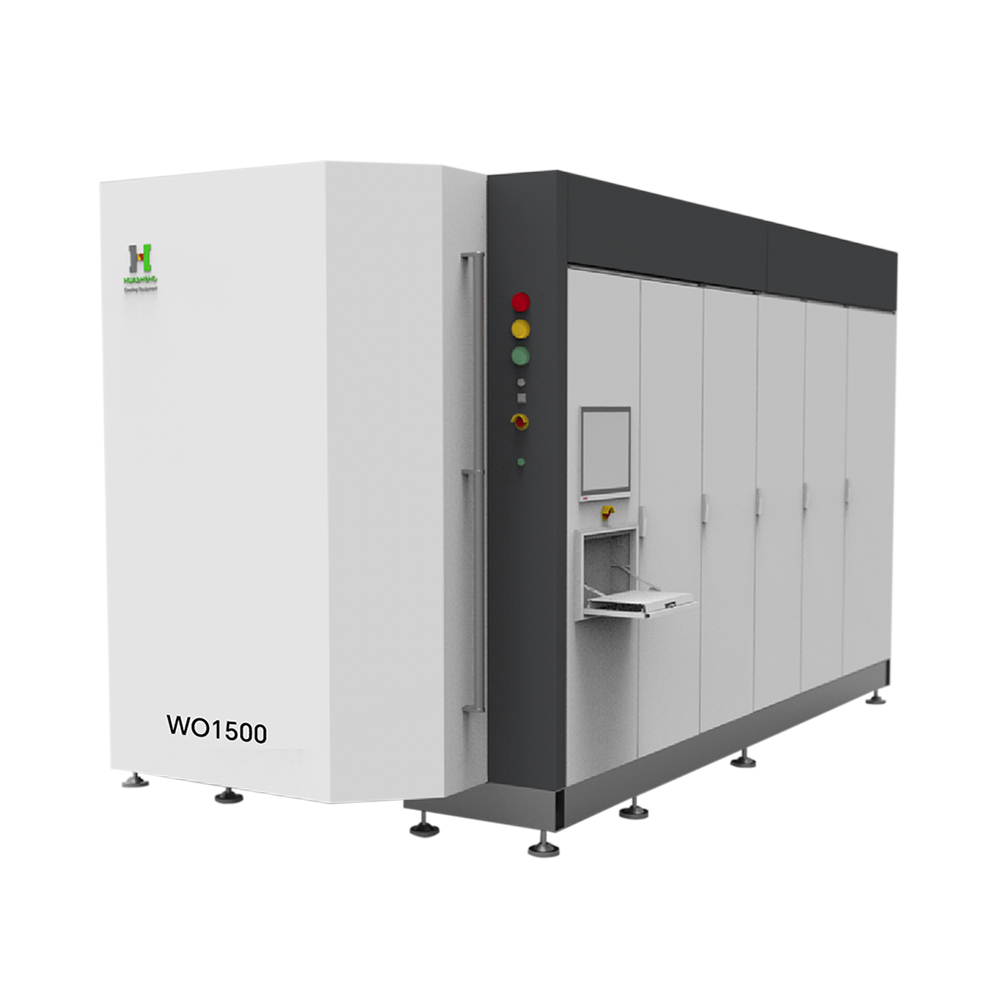

WO - Özel Tasarım PVD Kaplama Makinesi
Küçük çaplı, büyük çaplı veya karışık büyük miktarlardaki malzemeler birlikte kaplanabilir.
Maksimum yükleme ağırlığı 1000 kg ve testere bıçağı yükleme kapasitesi (D285) 200 adettir.
Geleneksel çelik ve kesilmesi zor malzemeler için çok yönlü işlem olanağı.
Tamamen otomatik kontrol sistemi, gerçek zamanlı proses görselleştirme, kullanımı ve bakımı kolay.
Teknolojik gelişmeler, testere bıçağının kesme kenarının hasar görmesini önler, düzgün kaplama sağlar, yüksek hedef kullanım verimliliği sunar ve düşük bakım maliyetlerine yol açar.
-
Küçük çaplı, büyük çaplı veya karışık büyük miktarlardaki malzemeler birlikte kaplanabilir. - Maksimum yükleme ağırlığı 1000 kg ve testere bıçağı yükleme kapasitesi (D285) 200 adettir.
- Geleneksel çelik ve kesilmesi zor malzemeler için çok yönlü işlem olanağı.
- Tam otomatik kontrol sistemi, gerçek zamanlı proses görselleştirme, kullanımı ve bakımı kolay.
- Teknolojik gelişmeler, testere bıçağının kesme kenarının hasar görmesini önler, düzgün kaplama sağlar, yüksek hedef kullanım oranı sunar ve düşük bakım maliyetlerine yol açar.
HuaSheng® HCS110
Frezeleme: karbon çeliği, alaşımlı çelik, paslanmaz çelik, dökme demir
Dairesel Soğuk Testereleme

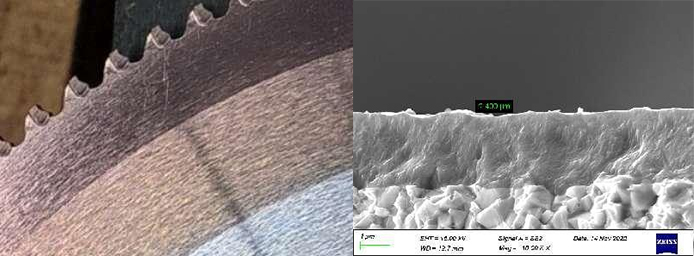

| Kaplama yapısı | Kaplama performansı |
| Yüksek alüminyum içerikli kaplama | Mükemmel oksidasyon ve aşınma direnci. |
| En yeni AIP teknolojisi AlCrN bazlı kaplama | Mükemmel kaplama yapışması |
| Optimize edilmiş nanokatmanlı yapı | Kaplama, mükemmel termal kararlılık ve oksidasyon direncini bir araya getiriyor. |
| Kaplamalarda sertlik, tokluk ve artık basınç geriliminin dengesi | Daha geniş bir uygulama yelpazesi için daha kapsamlı performans |
| Kaplama malzemesi | AlTiCrXN |
| Renk | bronz |
| Kalınlık (μm) | 2,5±0,5 |
| Sertlik (GPa) | 34±2 |
| Artık Gerilim (GPa) | -4.0±1 |
| Kaplama sıcaklığı (°C) | |
| Maksimum çalışma sıcaklığı (°C) | 1000 |
Araç verileri:
285*32*2.0/1.75*72T
İş parçası:
316 paslanmaz çelik
Çelik boru bağlantı parçalarının kesilmesi
Besleme: V=70-75 rpm
Kesme Besleme Hızı: 2,6 mm/s
Makine modeli: U-Testere Dairesel Testere Makinesi
Soğutma: Özel soğutma yağlayıcıları

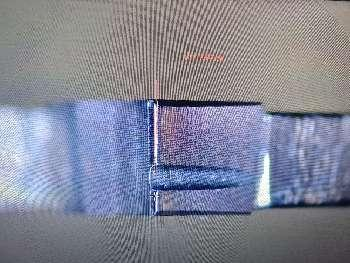

Test sonuçları:
HCS110'un kesme ömrü yaklaşık 11 karedir.
K marka testere bıçakları 8 karedir.
Veri kaynağı: Terminal testleri

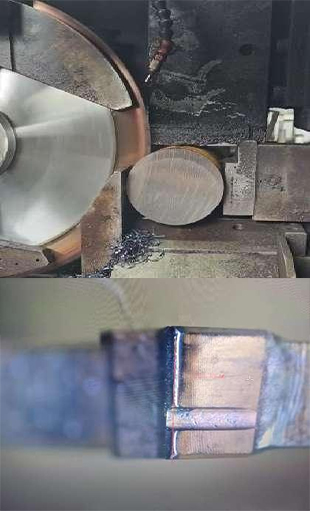

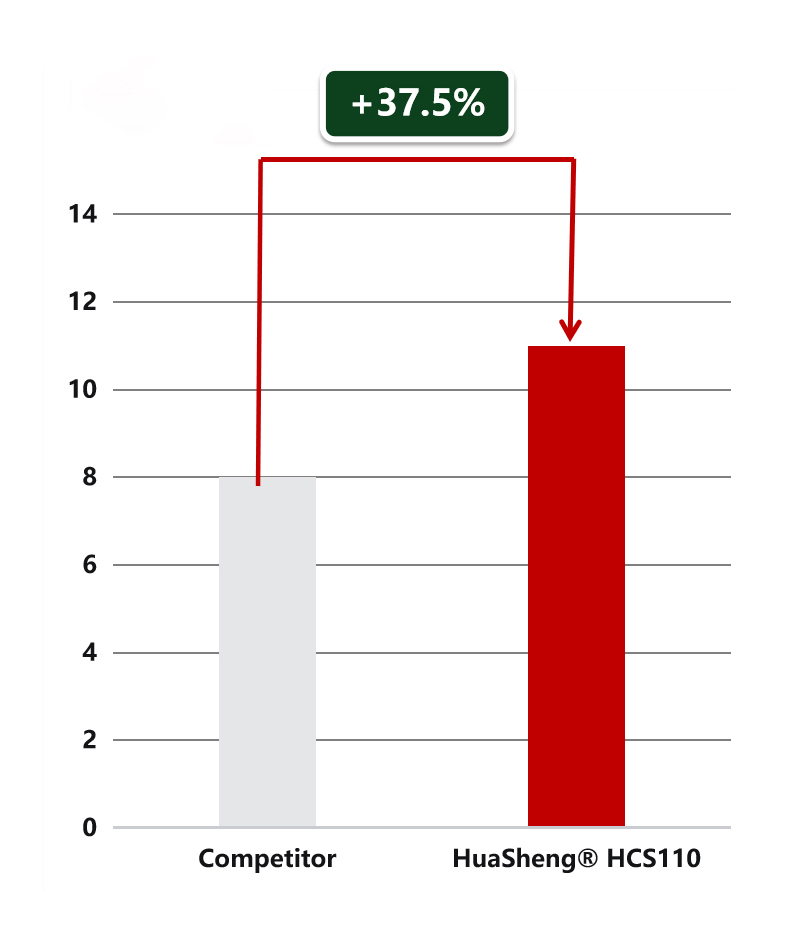

Kasa 1: 316 paslanmaz çelik
Alet Ömrü/kare
Kasa 2: 45/#çelik
Alet Ömrü/kare
Araç verileri:
425*50*2.7/2.25*60T
İş parçası:
45# çelik
Kesim verileri: 45# çelik
Besleme: V= 90 rpm
Diş başına ilerleme: Sz=0,05 mm
Makine modeli: U-Testere Dairesel Testere Makinesi
Soğutma: Özel soğutma yağlayıcıları

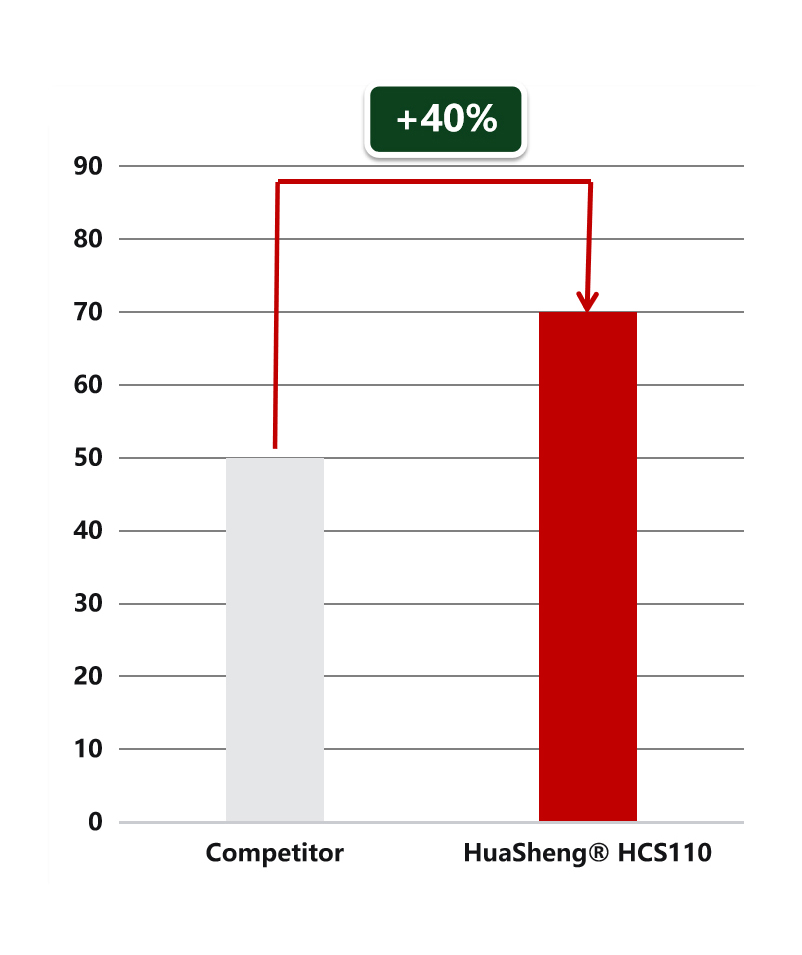

Test sonuçları:
HCS110'un kesme ömrü yaklaşık 70 karedir.
K marka testere bıçakları 50 karedir.
Veri kaynağı: Terminal testleri
HuaSheng® HCS120
Frezeleme: karbon çeliği, alaşımlı çelik, paslanmaz çelik, dökme demir
Uçan testere
| Kaplama malzemesi | Renk | Kalınlık (μm) | Sertlik (GPa) | Artık Gerilim (GPa) | Kaplama sıcaklığı (°C) | Maksimum çalışma sıcaklığı (°C) |
| AlTiCrXN | bronz | 2,5±0,5 | 34±2 | -4.0±1 | 1000 | |
| Kaplama yapısı | Yüksek alüminyum içerikli kaplama | En yeni AIP teknolojisi AlCrN bazlı kaplama | Optimize edilmiş nanokatmanlı yapı | Kaplamalarda sertlik, tokluk ve artık basınç geriliminin dengesi | ||
| Kaplama performansı | Mükemmel oksidasyon ve aşınma direnci. | Mükemmel kaplama yapışması | Kaplama, mükemmel termal kararlılık ve oksidasyon direncini bir araya getiriyor. | Daha geniş bir uygulama yelpazesi için daha kapsamlı performans | ||

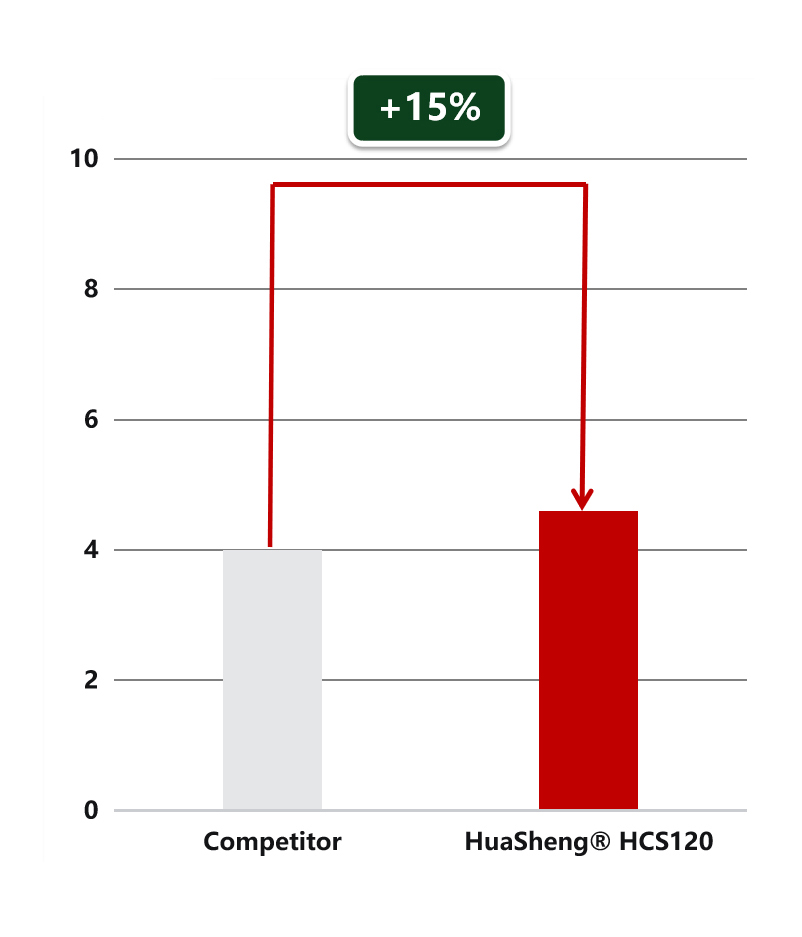

Kasa 3: Düz 235 çelik
Alet Ömrü/kare
Araç verileri:
355*72T
İş parçası:
235 Düz 235 çelik
Verileri kesme:
Düz 235 çelik
Besleme: V= 375 rpm
Diş başına ilerleme hızı: Sz=0.1mm/T
Soğutma: Özel soğutma yağlayıcıları
Test sonuçları:
HCS120'nin kesme ömrü yaklaşık 4,6 karedir.
K marka testere bıçakları 4 karedir.
Veri kaynağı: Terminal testleri

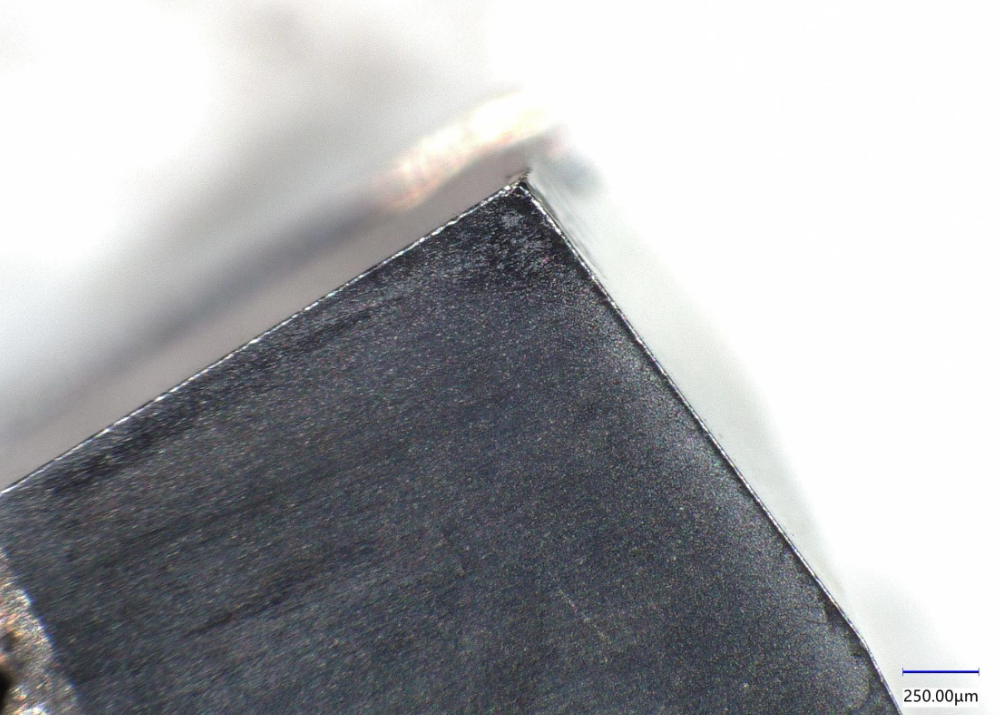

HCS120 Aşınma diyagramı

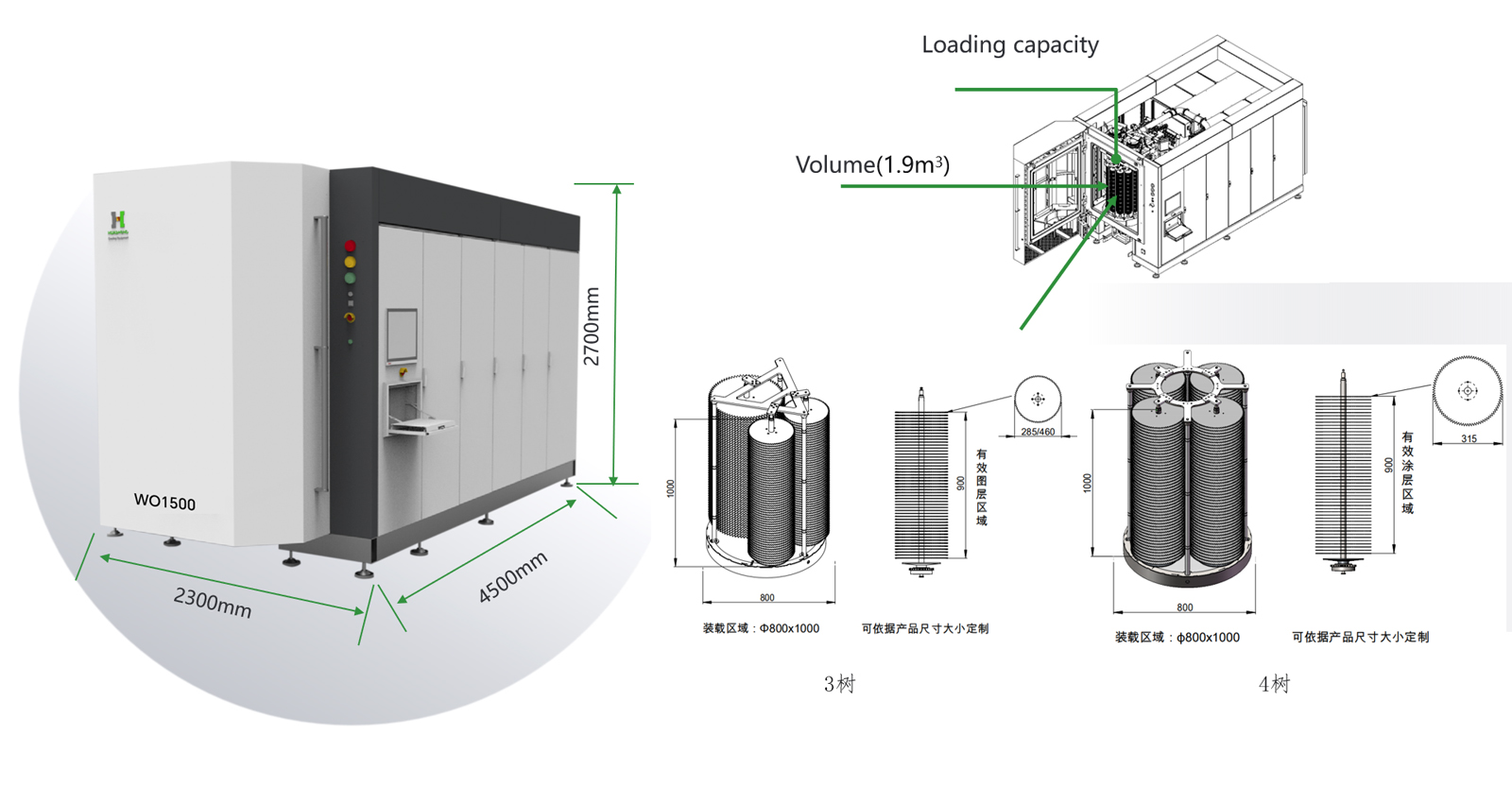

| Özellikler | WO1500 |
| Kaplama teknolojisi | Ark iyon kaplama |
| Gravür | Islak yanal sıcak tel aşındırma |
| Ark kaynakları | 12 |
| Ekipman boyutu (mm) | Uzunluk 4500 * Genişlik 2300 * Yükseklik 2700 |
| Hacim (m³) | 1.9 |
| Etkin kaplama alanı (mm) | F800*900 |
| Maksimum çalışma sıcaklığı (℃) | 400 |
| Güç (kW) | 150 |
| Kapasite (ağaç sayısı) | Üç ağaç veya dört ağaç |
| Testere bıçaklarının yerleşimi (15 mm aralıkla) | 3 ağaç: 100 adet (D285), 50 adet (D460) 4 ağaç: 200 adet (D315) |
| Maksimum yükleme ağırlığı (KG) | 1000 |
| Mil çapı (mm) | F285, F315, F460 |
| İşlem süresi (saat) | AlTiCrXN：8~9 |
